Filter-fan-units in cleanrooms

Meer dan alleen lucht verplaatsen

Er worden hoge eisen gesteld aan filter-fan-units in cleanrooms

Aan speciale ruimtes worden speciale eisen gesteld. In cleanrooms betekent dit schone lucht met een hoge luchtverversing, voldoende druk, nauwkeurige temperatuur- en vochtigheidsregeling en een steeds constante luchtkwaliteit. Om dit alles te bereiken zijn krachtige ventilatiesystemen (filter-fan-units) nodig.

Filter-fan-units worden gebruikt om ultrazuivere lucht toe te voeren aan productie- en afvulinstallaties. Ze worden vooral gebruikt in plafondsystemen in cleanrooms in chipfabrieken, in installaties voor het vullen van flessen of het spuiten van kunststof, in de farmaceutische industrie en in de microstructuurtechnologie.

Deze toepassingen vereisen dat alles perfect samenwerkt met betrouwbare en duurzame ventilatoren. Deze units, die bestaan uit een filter en een ventilator, zorgen er enerzijds voor dat de lucht wordt gerecirculeerd. Anderzijds voorkomen ze verontreiniging in de lucht en daardoor schade of nadelige gevolgen bij de productie van gevoelige producten. Bovendien zijn de FFU's van ebm‑papst uiterst stil, zodat ze voldoen aan de strenge geluidseisen voor de productie in cleanrooms.

FFU/EFU

De voordelen van FFU's van ebm‑papst in cleanrooms:

Een ventilatiesysteem regelt de toevoer van schone, verse lucht en zorgt voor een gecontroleerde cleanroomomgeving, waarbij het gehalte aan deeltjes in de lucht tot een minimum wordt beperkt.

ffu-visual-smaller
  • Uitgebreide functionaliteit voor autoadressering via MODBUS DCI
  • Snellere en eenvoudigere installatie

ffu-visual-smaller
  • Eenvoudige systeembewaking via MODBUS-RTU-interface

ffu-visual-smaller
  • 6-7 dB stiller in vergelijking met de marktstandaard
  • Voldoet aan de strikte eisen inzake geluidsbescherming

ffu-visual-smaller
  • Rendement van meer dan 55%
  • 10% minder stroomverbruik in vergelijking met de marktstandaard

Optimale prestaties in elk detail

ProdDetails_Test

Hoogwaardige waaier

Hoog rendement

  • Aerodynamisch geoptimaliseerd
  • Geprofileerde schoepengeometrie voor maximale efficiëntie

Stille werking

  • 6 tot 7 dB lagere geluidsemissie in vergelijking met de marktstandaard

Hoogwaardige materialen

  • Hoogwaardige waaier gemaakt van bestendig

Kunststof composietmateriaal

  • Geschikt voor cleanrooms
  • Brandklasse HB of 5 VA volgens UL94
  • Ook met aluminium waaier

Aansluitbord

Eenvoudige aansluiting

  • 2x RJ45-netwerkbus, gebruik van netwerkkabels CAT5 mogelijk
  • Voedingsspanning via Wieland GST 18/3-connector
  • Uitvoering met en zonder ingebouwde netschakelaar

Snel informatie

  • 2x LED voor statussignalering

GreenTech EC-motor

Hoog rendement

  • Hoge energie-efficiëntie en geringe thermische belasting Uiterst compact
  • Waaier is direct op de rotor aangebracht

Zachte commutatie

  • Gepatenteerd proces voor een stille en tegelijk efficiënte werking
  • Hoge, akoestisch niet waarneembare klokfrequentie

Lange levensduur

  • Borstelloze commutatie
  • Geïsoleerd lagersysteem om lagerstromen te vermijden
  • Onderhoudsvrije lagers
  • Levensduur lagers L10 h > 100.000 h dankzij goede koeling van de motor in de luchtstroom en geringe opwarming van de motor
  • bij een omgevingstemperatuur van 23 °C en een nominale luchthoeveelheid van de FFU

Wereldwijd inzetbaar

  • Breedspanningsingang met actieve PFC

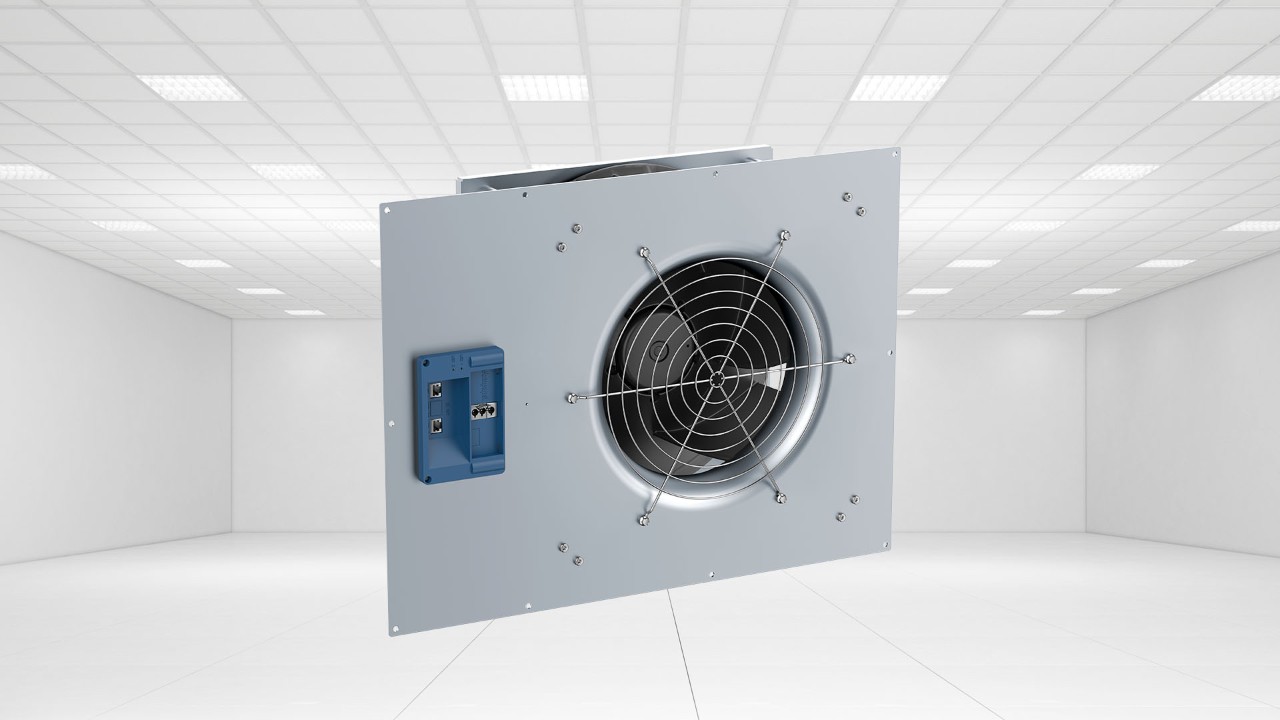

Ventilator-inbouwmodule

Eenvoudig in te bouwen

  • Kant-en-klare, in de fabriek geteste systemen:
  • EC-centrifugaalwaaier met kabel en aansluitbord

of

  • Kant-en-klaar gemonteerde ventilator-inbouwmodule incl. venturiplaat, motorsteunplaat, 4 profielsteunen en beschermrooster zoals aangegeven in de afbeelding.

Welke FFU-oplossing mag het zijn?

Of het nu analoog of digitaal is – onze verschillende interfaces maken elke verbinding eenvoudig, veilig en snel.

Gecombineerde ingang MODBUS / 0-10 V voor digitale of analoge regeling met MODBUS-RTU of potentiometer

Bij ventilatorunits met MODBUS/0-10 V kan de voorgeschreven waarde van 0-10 V (fabrieksinstelling) worden veranderd in MODBUS-RTU. Deze serie kan zowel met een (analoog) 0-10 V signaal als met MODBUS (digitaal) worden geregeld.

  • Toerentalregeling mogelijk met potentiometer of een 0-10 V bron, bijv. laminaire flow controller
  • Op afstand afvragen van 0-10 V sensoren (bijv. druk) die op de analoge 0-10 V ingang van de ventilator zijn aangesloten
  • Toerentalinstelling via een MODBUS RTU-master
dia_connect-modbus-analog

MODBUS/DCI-autoadresseringsfunctie voor cleanrooms

Ventilatoren met MODBUS/DCI-interface kunnen worden geadresseerd via een spanningssignaal van 15 V/24 VDC (init-pin op pin 8 van de RJ45-stekker). Alleen de met de init-pin geactiveerde ventilator luistert naar berichten die naar slaveadres 247 worden gezonden en accepteert een nieuw MODBUS-adres dat door de masterregeling aan het adres 247 wordt toegewezen.

Nadat een ventilator met succes is geadresseerd, wordt zijn DC-relais ingeschakeld en wordt het spanningssignaal van 15 V/24 V (init-pin) naar de volgende ventilator in de keten gestuurd.

Deze ventilator is nu geactiveerd via het hardwaresignaal (init-pin). De adressering gaat verder zoals hierboven beschreven.

dia_connect-modbus-dci
EC-Control

EC-Control

Voor het parametreren en bewaken van kleine cleanrooms

ebm_11_usb_relaisbox_o_S

USB-relaisbox

Voor digitale groepregeling en groepalarmweergave

usb_perspektive_schatten_o_S

USB-RS485

Subinterface STIXL van Hjelmslund

IMG_3_freigestellt_o_S

Handterminal van vbk

Met ebmBUS- en MODBUS-ondersteuning



IMG_2650-3_und_2682_2_o_S

Bewakings- en regeloplossing

Wandapparaat of inbouwapparaat van vbk

ACC8_und_ACF200_o_S

ACF300 Area Controller en ACC8 Room Environmental Controller

Met BMS-verbinding van AirCare

LAN_Kabel_ret_o_S

Wachendorff/Weintek IoT-gateway

Voor het vertalen van MODBUS-RTU naar hogere (servergebaseerde) protocollen OPC-UA, MQTT en BACnet-IP

RS485-Repeater_o_S

RS485-repeater

Voor het uitbreiden van het aantal RS485-deelnemers per RS485-segment

LAN_Kabel_u_Bolt_o_S_k1

Transparante gateway

Voor het aansluiten op PLC/DDC-apparaten die alleen MODBUS-TCP ondersteunen.

EC-centrifugaalventilatoren voor filter-fan-units


Energiebesparende oplossingen voor cleanrooms
