Filter Fan Units in Reinräumen

Mehr als nur Luft bewegen

Die Anforderungen von Filter-Ventilatoren-Einheiten in der Reinraumtechnik sind hoch

Spezielle Räume benötigen spezielle Ansprüche. Im Falle von Reinraumbetrieb sind das reine Luft mit hoher Luftwechselrate, ausreichend Druck, exakte Temperatur- und Feuchteregelung sowie immer gleichbleibende Luftqualität. Um all dies zu erfüllen, werden leistungsfähige lufttechnische Systeme (Filter Fan Unit) benötigt.

Filter Fan Units dienen der Reinstluftversorgung von Produktions- und Abfüllanlagen. Sie arbeiten hauptsächlich in Deckensystemen von Reinräumen in Chip-Fabriken, Getränkeabfüll- oder Kunststoffspritzanlagen, der Pharmaindustrie oder Microstrukturtechnik.

Hierfür ist perfektes Zusammenspiel mit zuverlässigen und langlebigen Ventilatoren gefordert. Diese Einheiten aus Filtertechnik und Ventilator sorgen zum einen für den nötigen Umluftbetrieb. Zum anderen verhindern sie Verunreinigungen in der Luft und damit Beschädigungen oder Beeinträchtigungen bei der Herstellung empfindlicher Produkte. Darüber hinaus arbeiten ebm‑papst FFU extrem leise und entsprechen so den strengen Lärmschutzbedingungen für die Produktion in Reinräumen.

FFU/EFU

Diese Vorteile bieten FFU-Produkte von ebm‑papst in Reinräumen:

Durch ein Lüftungssystem, das die Zufuhr gereinigter Frischluft regelt, wird eine kontrollierte Reinraum-Atmosphäre erzeugt, um die Partikelanteile der Raumluft so gering wie möglich halten.

ffu-visual-smaller
  • Erweiterte Funktionalität zur Autoadressierung durch MODBUS DCI
  • Schnellere und einfachere Installation

ffu-visual-smaller
  • Einfaches Anlagen-Monitoring über MODBUS-RTU Schnittstelle

ffu-visual-smaller
  • 6-7 dB leiser im Vergleich  zum bisherigen Marktstandard
  • Entsprechend den strengen Lärmschutzbedingungen

ffu-visual-smaller
  • Wirkungsgrad von über 55%
  • 10% geringere Leistungsaufnahme im Vergleich zum bisherigen Markstandard

Bestleistung in jedem Detail

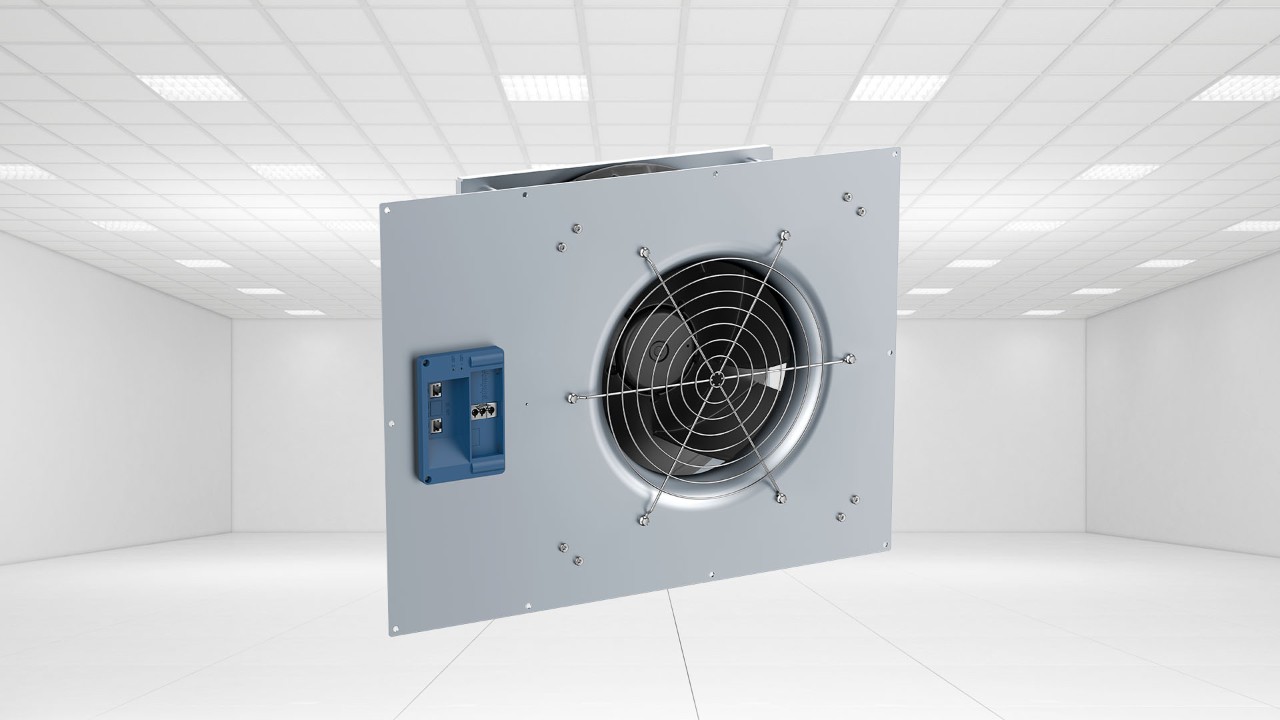

ProdDetails_Test

Hochleistungslaufrad

Hoher Wirkungsgrad

  • Strömungstechnisch optimiert
  • Profilierte Schaufelgeometrie für maximale Effizienz

Leiser Betrieb

  • 6 bis 7 dB niedrigere Geräuschemission im Vergleich zum Marktstandard

Optimale Materialien

  • Hochleistungslaufrad aus widerstandsfähigem

Kunststoff-Verbundwerkstoff

  • Reinraum-kompatibel
  • Brandklasse HB oder 5 VA gem. UL94
  • Alternativ mit Aluminium-Laufrad

Anschluss-Steckerplatte

Einfacher Anschluss

  • 2 x RJ45 Netzwerkbuchse, Verwendung von Netzwerkkabeln CAT5 möglich
  • Spannungsversorgung über Wieland GST 18/3 Steck-System
  • Ausführung mit und ohne eingebautem Netzschalter

Schnelle Information

  • 2 x LEDs für Status-Signalisierung

Greentech EC-Motor

Hoher Wirkungsgrad

  • Hohe Energieeffizienz und wenig WärmelastbUnerreicht kompakt
  • Laufrad ist direkt auf dem Rotor aufgebaut

Soft-Kommutierung

  • Patentiertes Verfahren für geräuscharmen und zugleich effizienten Betrieb
  • Hohe, akustisch nicht wahrnehmbare Taktfrequenz

Lange Lebensdauer

  • Bürstenlose Kommutierung
  • Isoliertes Lagersystem zur Vermeidung von Lagerströmen
  • Wartungsfreie Lager
  • Lagerlebensdauer L10h > 100.000 h dank guter Kühlung des Motors im Luftstrom und geringer Motorerwärmung
  • bei Tu 23 °C und Nennluftmenge der FFU

Weltweit einsetzbar

  • Breitspannungseingang mit Aktiv PFC

Ventilator-Einbaumodul

Montagefreundlicher Einbau

  • Anschlussfertige, ab Werk geprüfte Systeme:
  • EC-Radialrad mit Kabel und Anschluss-Steckerplatte

oder

  • fertig montiertes Ventilator-Einbaumodul inkl. Düsenplatte, Motor-Tragplatte, 4 Profilstreben und Schutzgitter gemäß Abbildung

Welche FFU-Lösung darf es sein?

Ob analog oder digital – mit unseren verschiedenen Schnittstellen gelingt jede Verbindung einfach, sicher und schnell.

MODBUS / 0-10V Kombieingang zur digitalen oder analogen Steuerung mit MODBUS-RTU oder Poti

Bei Ventilatoreinheiten mit MODBUS/0–10V kann die Sollwert-Quelle von 0–10V (Werkseinstellung) auf MODBUS-RTU geändert werden. Diese Baureihe ist sowohl mit einem (analogen) 0–10V Signal, als auch mit MODBUS (digital) steuerbar.

  • Drehzahlregelung mit Potentiometer oder beliebiger 0–10V Quelle, z. B. Laminar Flow Controller, möglich
  • Fernabfrage eines beliebigen 0–10V Sensors (z. B. Druck), welcher an dem analogen 0–10V Eingang des Ventilators angeschlossen ist
  • Drehzahleinstellung durch einen beliebigen MODBUS-RTU Master
dia_connect-modbus-analog

MODBUS / DCI-Autoadressierungsfunktion für Reinraum

Ventilatoren mit MODBUS/DCI-Interface können über ein Spannungssignal 15V / 24VDC (Init-Pin an Pin 8 des RJ45 Steckers) adressiert werden. Nur die mit dem Init-Pin aktivierte Einheit hört auf Nachrichten, die an die Slave-Adresse 247 gesendet werden, und akzeptiert eine neue MODBUS-Adresse, die von der Master-Steuerung an diese Adresse 247 geschrieben wird.

Nach erfolgreicher Adressierung einer Einheit wird deren DC-Relais eingeschaltet und der Init-Pin 15V / 24V an das nächste in der Kette folgende Ventilatormodul weitergeleitet.

Nun ist dieser Ventilator über das Hardwaresignal (Init-Pin) aktiviert und die Adressierung wird wie zuvor beschriebenfortgesetzt.

dia_connect-modbus-dci
EC-Control

EC-Control

zur Parametrierung und Überwachung von kleinen Reinräumen

ebm_11_usb_relaisbox_o_S

USB-Relaisbox

zur digitalen Gruppensteuerung und Gruppenalarmanzeige

usb_perspektive_schatten_o_S

USB-RS485

Unterschnittstelle STIXL von Hjelmslund

IMG_3_freigestellt_o_S

Handheld-Terminal der Firma vbk

mit ebmBUS- und MODBUS-Unterstützung



IMG_2650-3_und_2682_2_o_S

Überwachungs- und Steuerungslösung

Wandgerät oder Schrankeinbaugerät von vbk

ACC8_und_ACF200_o_S

ACF300 Area Controller und ACC8 Room Environmental Controller

mit BMS-Anbindung von AirCare

LAN_Kabel_ret_o_S

Wachendorff / Weintek IoT-Gateway

zur Übersetzung von MODBUS-RTU in die übergeordneten (serverbasierten) Protokolle OPC-UA, MQTT und BACnet-IP

RS485-Repeater_o_S

RS485-Repeater

zur Erweiterung der Anzahl von RS485-Teilnehmern pro RS485-Segment

LAN_Kabel_u_Bolt_o_S_k1

Transparentes Gateway

zur Verbindung mit SPS / DDC-Geräten, die nur MODBUS-TCP unterstützen.

» EC-Radialventilatoren für Filter-Fan-Units «


Energiesparende Saubermänner in der Reinraumtechnik
