Unidades de ventilador con filtro
para salas limpias

Más que solo aire en movimiento

Las elevadas demandas de las unidades de ventilador con filtro en salas limpias

Las salas especiales implican demandas especiales. En operaciones de salas limpias, esto significa aire limpio con una alta tasa de intercambio de aire, presión suficiente, control preciso de temperatura y humedad, y una calidad del aire siempre constante. Para lograr todo esto, se requieren sistemas de ventilación potentes (unidades de ventilador con filtro).

Las unidades de ventilador con filtro se utilizan para suministrar aire ultralimpio a las instalaciones de producción y llenado. Se emplean principalmente en sistemas montados en el techo en salas limpias en fábricas de chips, instalaciones de llenado de botellas o moldeo de plástico, la industria farmacéutica y la tecnología de microestructuras. Estas aplicaciones requieren que todo funcione perfectamente, lo que supone ventiladores robustos y precisos.

Estas unidades compuestas por tecnología de filtro y ventilador aseguran una recirculación de aire suficiente. También evitan la contaminación en el aire y daños o alteraciones al producir productos sensibles. Además, las UFF (unidades de ventilador con filtro) de ebm‑papst son extremadamente silenciosas, satisfaciendo las estrictas condiciones de protección contra el ruido para la producción en salas limpias.

Las ventajas de los productos ventilador con filtro de ebm‑papst en salas limpias:

Una atmósfera de sala limpia controlada es producida por un sistema de ventilación que regula el suministro de aire fresco limpio, con el fin de mantener al mínimo el contenido de partículas del aire.

ffu-visual-smaller
  • Funcionalidad ampliada para el direccionamiento automático a través de Modbus-DCI.
  • Instalación más rápida y sencilla.

ffu-visual-smaller
  • Supervisión sencilla del sistema a través de la interfaz Modbus-RTU.

ffu-visual-smaller
  • 6-7 dB más silencioso en comparación con el anterior estándar de la industria.
  • Cumple con estrictas condiciones de protección contra el ruido.

ffu-visual-smaller
  • Eficiencia de más del 55%.
  • 10% menos de consumo de energía en comparación con el estándar anterior del mercado.

El mejor rendimiento en cada detalle

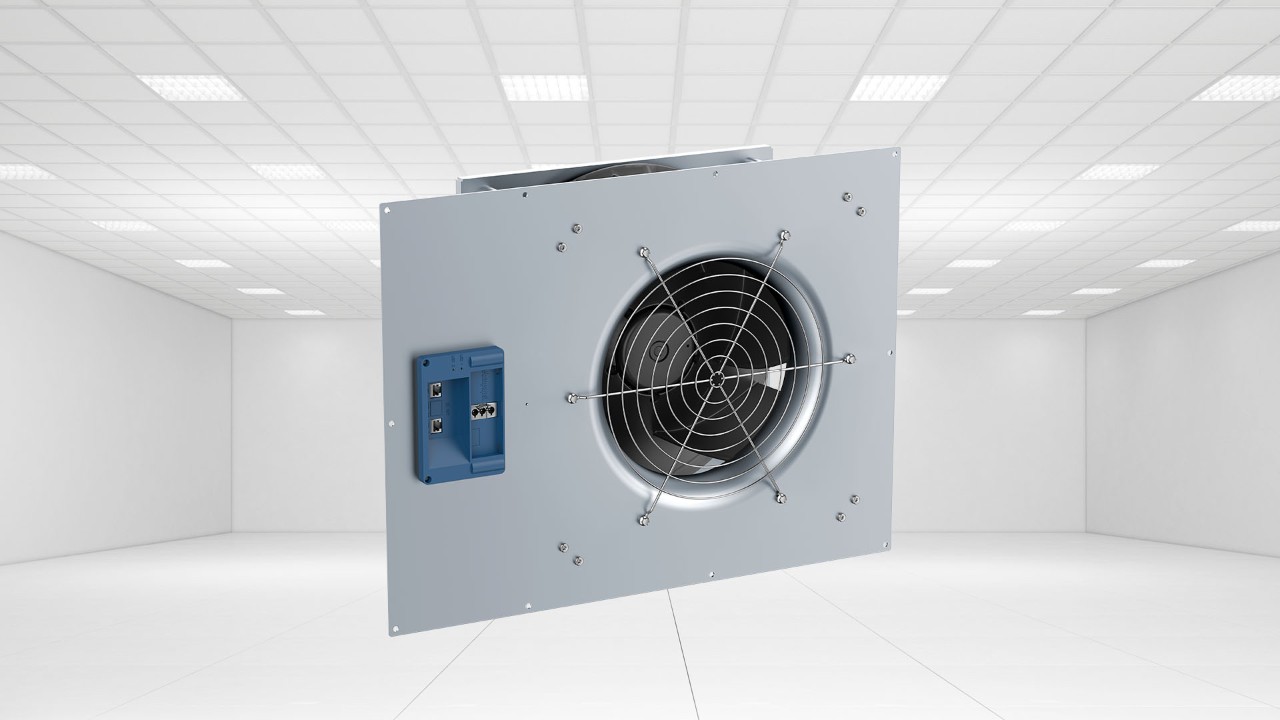

ProdDetails_Test

Impulsor de alto rendimiento

Alta eficiencia

  • Optimizado aerodinámicamente.
  • Geometría de hoja perfilada para una máxima eficiencia.

Funcionamiento silencioso

  • Emisiones de ruido de 6 a 7 dB más bajas que el estándar de la industria.

Materiales óptimos

  • Impulsor de alto rendimiento hecho de material compuesto plástico resistente.
  • Compatible con salas blancas.
  • Clase de fuego HB o 5 VA según UL94.
  • Alternativamente con impulsor de aluminio.

Placa de conexión

Fácil de conectar

  • 2 x toma de red RJ45, uso de cables de red CAT5 posible.
  • Fuente de alimentación a través del sistema de enchufe Wieland GST 18/3.
  • Versión con y sin interruptor de red incorporado.

Información rápida

  • 2 x LEDs para señalización de estado.

Motor EC

Alta eficiencia

  • Alta eficiencia energética y baja carga térmica.

Inmejorablemente compacto

  • Impulsor montado directamente en el rotor.

Conmutación suave

  • Proceso patentado para un funcionamiento silencioso y eficiente.
  • Alta frecuencia de ciclo acústicamente imperceptible.

Larga vida útil

  • Conmutación sin escobillas.
  • Sistema de rodamientos aislados para evitar corrientes de rodamientos.
  • Rodamientos libres de mantenimiento.
  • Vida útil del rodamiento L10h > 100.000 h
  • Motor enfriado en el flujo de aire y con bajo calentamiento del motor a Tu 23°C y la cantidad nominal de aire de la FFU.

Se puede utilizar en todo el mundo

  • Entrada de tensión amplia con PFC activo.

Módulo de instalación del ventilador

Fácil de instalar

  • Sistemas listos para conectar que se prueban en fábrica.
  • Impulsor centrífugo EC con cable y placa de conexión.

o

  • Módulo de instalación del ventilador completamente ensamblado, incluida la placa de la boquilla, la placa de soporte del motor, los puntales de 4 perfiles y la rejilla de protección, como se muestra en la ilustración.

¿Qué solución de ventilador con fitro es la que necesitas?

Ya sean analógicas o digitales, nuestras diversas interfaces hacen que cada conexión sea simple, segura y rápida.

Entrada combinada Modbus/ 0-10 V para control digital o analógico con Modbus-RTU o potenciómtro

Para unidades de ventilador con Modbus/0–10 V, la fuente de valor establecido se puede cambiar de 0–10 V (ajuste de fábrica) a Modbus-RTU. Esta serie se puede controlar tanto con una señal (analógica) de 0-10 V como con Modbus (digital).

  • Control de velocidad posible con potenciómetro o cualquier fuente de 0-10 V, por ejemplo, un controlador de flujo laminar.
  • Consulta remota de cualquier sensor de 0–10 V (por ejemplo, presión) conectado a la entrada analógica de 0–10 V del ventilador.
  • Ajuste de velocidad usando cualquier maestro Modbus-RTU.
dia_connect-modbus-analog

Función de autodireccionamiento Modbus-DCI para salas limpias

Los ventiladores con interfaz Modbus-DCI se pueden direccionar a través de una señal de voltaje de 15 V/24 V DC (pin Init en el pin 8 del conector RJ45).

Sólo la unidad activada con el pin Init escucha los mensajes enviados a la dirección del esclavo 247 y acepta una nueva dirección Modbus escrita por el control maestro en esta dirección 247. Después de que una unidad se direcciona correctamente, su relé de corriente coninua se enciende y el pin de entrada de 15 V / 24 V se reenvía al siguiente módulo de ventilador en la cadena.

Este ventilador ahora se activa a través de la señal de hardware (pin Init) y el direccionamiento continúa como se describió anteriormente.

dia_connect-modbus-dci

Nuestros mejores productos
para unidades de ventilador con filtro

Rodeter de familia R3G

Fácil de instalar, probado en fábrica, impulsor centrífugo EC listo para conectar con placa de conexiones o cable. Disponibles versiones especiales para mercado americano (modelos US)

Bild_3_RadiCal310_u_asm_300dpi_o_S_k1

K3G con Modbus/0-10 V

Módulo de instalación de ventilador completamente ensamblado y fácil de instalar, incluida la placa de la boquilla, la placa de soporte del motor, los puntales de 4 perfiles y la rejilla protectora.

K3G400RS03H8-Frei-Srgb

K3G con Modbus-DCI

Módulo de instalación de ventilador fácil de instalar y completamente ensamblado con control MODBUS/DCI.

FFU-visual

Ventiladores centrífugos EC para unidades de ventilador con filtro

Soluciones de ahorro de energía para aplicaciones de salas limpias
Leer el artículo
