환기 및 공조 장치의 요건은 특히 에너지 효율성과 관련하여 지속적으로 증가하고 있습니다.
이는법적 요구 사항이 점점 더 엄격해지기 때문이며, 사용자의 환경 인식과 에너지 비용 절감의
가능성이 증가하기 때문입니다. 팬 솔루션은 또한 가능한 한 정숙하고, 지능적이며 동시에
직관적이어야 합니다.
이 모두는 엔지니어가 해결해야할 과제이기도 합니다. 결국, 한 영역에서의 모든 개선은 항상 다른
영역에서의 절충을 의미합니다. 이 모든 영역에서 탁월한 팬은 불가능한 것일까요?
ebm‑papst는 새로운 RadiPac 기술을 통해 해답을 제시합니다. 이전 제품보다 훨씬 더 강력할 뿐만
아니라 특히 에너지 효율적이고 조용하며 컴팩트하면서도 지능적입니다.
어떤 측면에도 벤치마킹이 됩니다.
기대 효과
새롭게 개발된 임펠러는 효율성을 향상에 중요한 역할을
제공합니다. 고강도 유리 섬유 강화 복합 재료를 사용하여 5개의
공간적으로 비틀어진 최적 강도의 3D 블레이드를 위한 복잡 형상을 구현 했습니다. 둥글게 처리된 흐름 윤곽과 블레이드 출구의
테이퍼링 프로파일 구조는 흐름 손실을 크게 감소시키며 소음 특성을 최적화합니다.
또한 주름진 덮개 판은 가능한 최상의 충진 수준을 보장하여 최대 20,000m3/h에 달하는 공기 유량을 보장합니다. 견고한 소재 또한
고속 처리를 가능하게 하여 전체 온도 범위에서 2,000Pa 이상의 압력을 사용할 수 있습니다.
새로운 RadiPac centrifugal fan의 숨은 원동력은 500W~8kW 전력
범위의 고효율 GreenTech EC 모터 덕분입니다. 외장 로터를 구성한 통합 EC 모터 설계는 IEC/TS 60034-30-2에 명시된 효율 등급 IE5에
대한 요구 사항을 준수하여 효율 수준을 달성합니다. 더불어 희토류를 필요로 하지 않으며 전형적인 ebm‑papst의 외장 로터 설계로
매우 컴팩트한 크기를 특징으로 합니다.
AHU도 더욱 똑똑해지고 있습니다. 팬과 주변 환경의 디지털
네트워킹은 추가 지능형 기능과 유연한 제어 옵션을 구성하기 위한 전제 조건입니다. 고성능 전자 장치는 개별 조정이 가능한 아날로그 및 디지털 신호용 구성 가능 제어 인터페이스와 직렬 MODBUS RTU 인터페이스 등 그 구현에 필요한 모든 것을 제공합니다. 이에 따라, 예컨대 속도, 전력 소비 또는 작동 시간과 같은 작동 데이터를 읽고 디지털 방식으로 처리할 수 있습니다.
새로운 RadiPac이 제공하는 중요한 지능형 기능인 자동 공진 감지
기능이 처음으로 표준에 포함되었습니다. 통합 진동 센서는 기계 진동을 측정하고 속도 범위 내에서 공진 지점을 감지합니다. 이러한
진동은 초기 시운전 과정에서 기록되며 나중에 정상 작동 시에는
단순히 “건너 뛰게”됩니다. 이는 베어링의 조기 손상 및 이에 따른
시스템 고장을 방지하며 팬의 서비스 수명을 연장합니다.

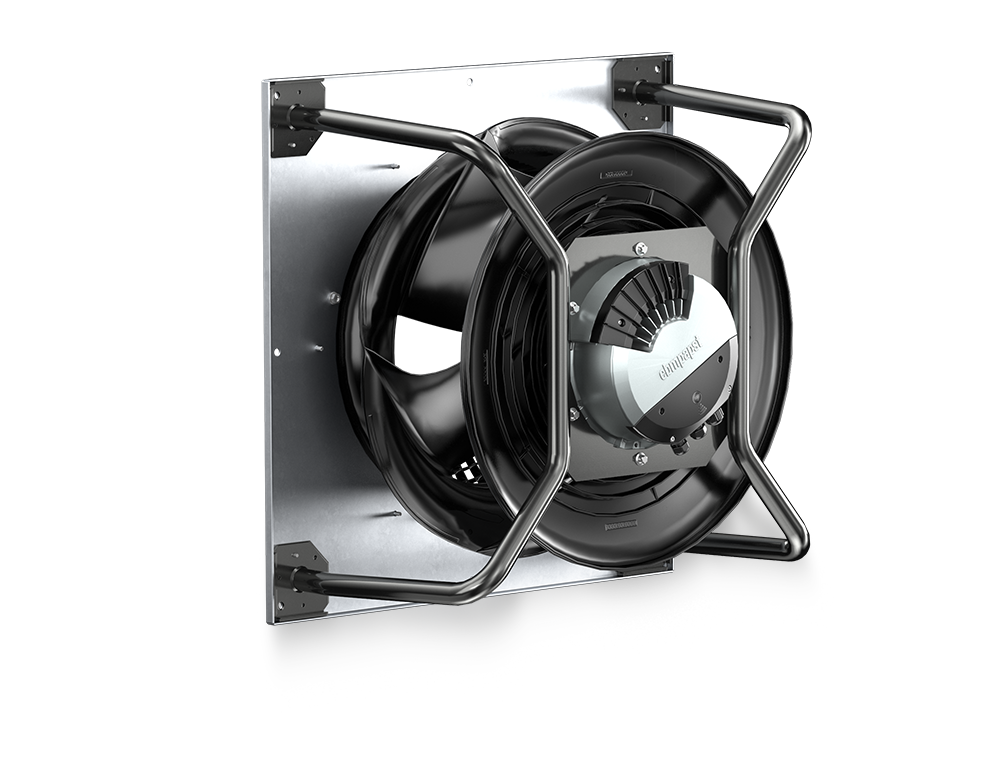

표준 버전의 경우 모터의 끝부분에 임펠라가 설치됩니다.
짧은 버전의 경우 임펠라가 모터를 완전히 덮게 됩니다. 이러한 구성은 팬을 보다
컴팩트하게 만들고 압력 상승 정도를 약간 낮추어 줍니다.
그럼에도 불구하고 이전 모델과 비교할 때 여전히 크게 향상된 성능을 제공합니다.
이 두 가지 RadiPac 버전 모두는 모터-임펠러 조합 또는 바로 설치할 수 있는 플러그-앤-
플레이 방식의 솔루션으로 컴팩트형 지지 브래킷과 함께 제공됩니다. 지지판의 치수는
Euro 팔레트의 공간을 최대한 활용할 수 있도록 준비됩니다. 이는 운송 비용을 절감하고
패킹면적을 절약합니다.
팬을 FlowGrid 공기 흡입구 그릴과 함께 사용할 수도 있고, 이렇게 하면 정류기와 같은 기능을 제공하며, 유입 시 소음을 발생시키는 난류를 줄일 수 있습니다. 공기 성능과 소비 전력은 그대로 유지됩니다. 완전 밀폐형 버전의 경우 FlowGrid는 가드 그릴로도 사용됩니다.
ebm‑papst는 공기 역학, 모터 기술 및 전자 장치 측면에서 수년 동안 RadiPac 제품군을 지속적으로
개발해 왔습니다. 이러한 노력을 통해 새로운 세대의 기술은 물론 효율성, 소음 특성 및 지능형
기술 차원에서 새로운 이정표를 달성할 수 있었습니다.
스웨덴의 Skaraborg 병원에서는 에어컨의 대형 axial fan이 고장나는 바람에 필요한 공기 흐름이
조성되지 않았습니다. 하지만 장비를 교체하려면 건물을 개조해야 할 수도 있었습니다.
따라서 미래 지향적인 솔루션이 필요했습니다.
히트펌프, 콘덴서 및 환기 장치 – FlowGrid는 어디에서나 효율적으로 작동합니다.
