Les ventilateurs tangentiels sont composés de roues cylindriques avec des pales disposées parallèlement à l'axe de rotation. L'air circule deux fois de manière radiale à travers la roue : d'abord de l'extérieur vers l'intérieur, puis de l'intérieur vers l'extérieur. Ce double flux assure une distribution large et uniforme de l'air, ce qui le rend idéal pour les applications à couverture étendue.
Alors que les ventilateurs axiaux transportent l'air le long de l'axe du moteur, à la manière d'une hélice, et se caractérisent par leur faible profondeur d'installation et leur rendement élevé à faible contre-pression, les ventilateurs radiaux aspirent d'abord l'air de manière axiale, puis le refoulent de manière radiale à partir de la roue. Ces derniers sont particulièrement adaptés aux applications à contre-pression élevée et offrent un très bon rendement hydraulique.
Les ventilateurs tangentiels, quant à eux, utilisent un double flux radial à travers la roue cylindrique, ce qui leur permet de répartir l'air de manière uniforme sur une large surface. Ils sont idéaux pour les applications de grande surface avec un volume d'air élevé et une faible pression requise, par exemple dans les rideaux d'air ou les convecteurs sous plancher. Les ventilateurs tangentiels sont nettement plus silencieux que les autres alternatives, même s'ils ont un rendement inférieur à celui des autres modèles.

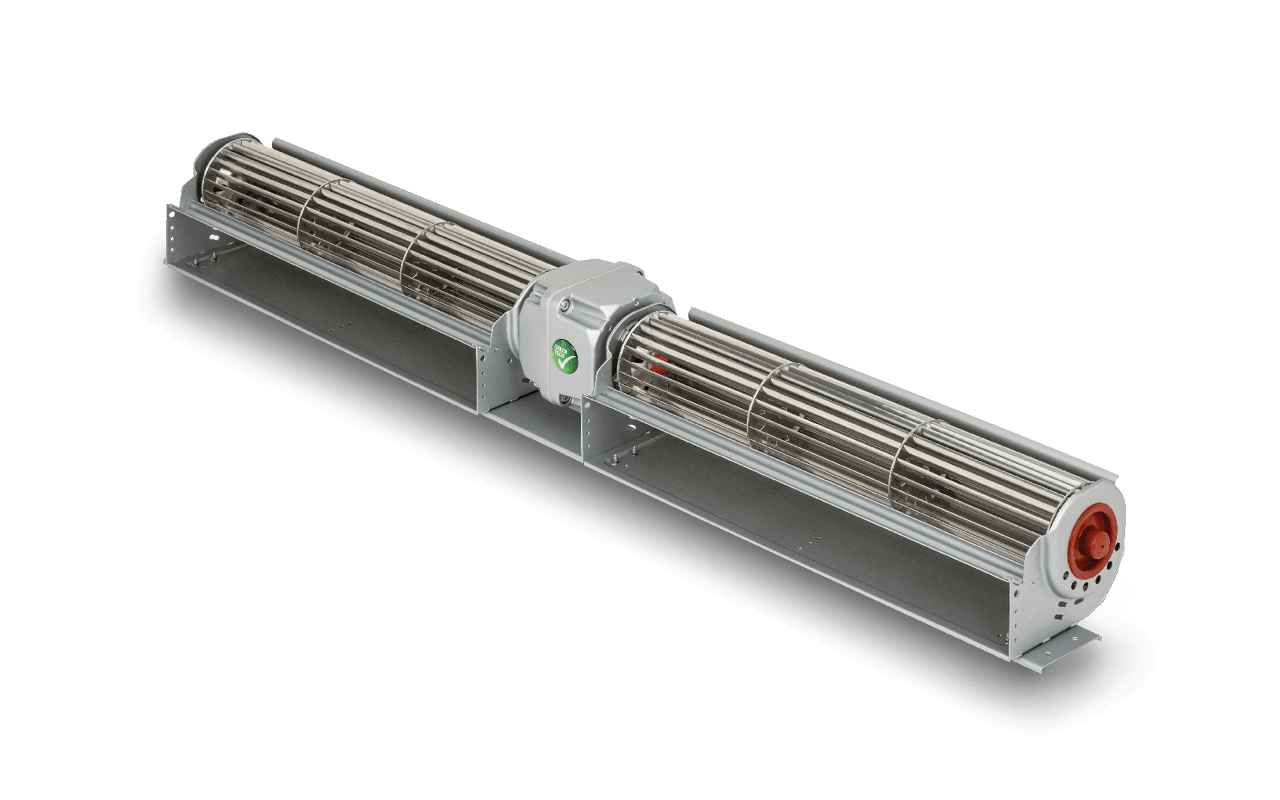

La conception d'un ventilateurs tangentiels se caractérise par les éléments suivants:
Les pales sont disposées parallèlement à l'axe de rotation.
L'air circule de l'extérieur vers l'intérieur dans la zone d'admission et de l'intérieur vers l'extérieur dans la zone d'échappement.
Cela permet une large diffusion de l'air à faible vitesse d'écoulement.
Idéal pour les installations dans des espaces confinés.
Versions avec débit à 90° ou 180° selon l'application.
Disponible en option avec boîtier à spirale pour fonctionnement à aspiration simple ou double face
This design enables even air distribution across the entire width of the blower while maintaining a low noise level and a low pressure increase.
Les ventilateurs tangentiels offrent plusieurs avantages techniques:
Ils offrent des débits volumétriques élevés à basse pression et un niveau sonore très faible. Cependant, leur rendement est inférieur à celui d'autres modèles, c'est pourquoi ils sont principalement utilisés pour les faibles débits d'air.
Via un signal PWM ou une tension analogique 0-10 V. Les moteurs EC permettent un ajustement précis au point de fonctionnement souhaité.
Oui, des modèles protégés contre l'humidité sont disponibles, en particulier pour la technique du froid.
Les diamètres de rouleaux typiques sont par exemple 80 mm et 100 mm. Il existe également des variantes en cascade avec jusqu'à quatre rouleaux en série pour des applications spéciales.
Ils se caractérisent par un niveau sonore particulièrement faible, même à des débits élevés. Cela les rend idéaux pour les applications sensibles au bruit.
Les critères de sélection importants sont les suivants : débit volumique, contre-pression, exigences en matière de bruit, espace d'installation, température ambiante, indice de protection et durée de vie prévue. Les courbes caractéristiques fournissent des informations sur le point de fonctionnement optimal.
